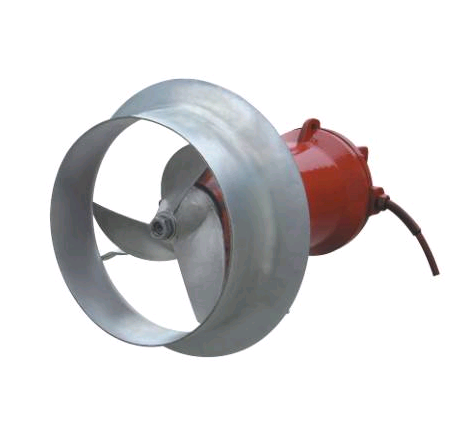

| 產品名稱：QJB型潛水攪拌機 |
|
一，QJB型潛水攪拌機產品描述
產品用途
QJB型潛水攪拌機可分為混合攪拌系列和低速推流系列�？煞指咚贊撍當嚢铏C，低速潛水攪拌機，不銹鋼潛水攪拌機
混合攪拌系列潛水攪拌機適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。混合攪拌系列攪拌機適用于污水處理廠、站含有懸浮物的液體攪拌。低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池和厭氧池，其產生低切向流的強力水流，可用于池中水循環及硝化、脫氮和除磷階段創建水流等。
QJB型潛水攪拌機產品型號說明：
|
QJB1.5/8-320/3-740/C/S/P/AL
QJB-------潛水攪拌機（推流器）的拼音縮寫
1.5------電機功率（KW）
8------電機級數
320-----葉輪直徑
3-----葉片數
740-----額定轉數（r/min)
C/S/P/AL-----材質：C代表鑄鐵，S代表不銹鋼，P代表聚氨酯，AL代表鋁

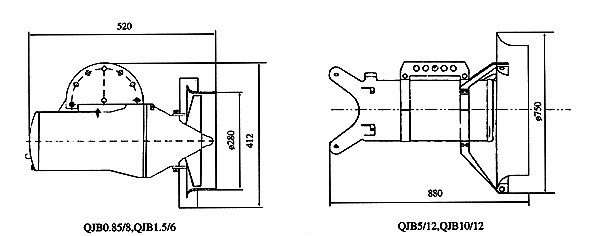

QJB型潛水攪拌機產品結構尺寸：
|
|
|
額定功率 |
額定電流 |
葉輪直徑 |
葉輪輪速(r/min) |
重量 |
| (kw) |
(A) |
(mm) |
| 鑄件式攪拌機 |
QJBO.85/8-260/3-740/C/S |
0.85 |
4 |
260 |
740 |
55 |
| QJB1.5/6-260/3-960/c/s |
1.5 |
4 |
260 |
960 |
55 |
QJB2.2/8-320/3-740/c/s |
2.2 |
5.9 |
320 |
740 |
110 |
QJB4/6-320/3-960/c/s |
4 |
10.3 |
320 |
960 |
115 |
QJB5.5/4-670/3-295/c/s |
5.5 |
11.3 |
670 |
295 |
350 |
QJB7.5/4-670/3-330/c/s |
7.5 |
15 |
670 |
330 |
360 |
QJB11/4-790/3-303/c/s |
11 |
23.4 |
790 |
303 |
400 |
QJB15/4-790/3-360/c/s |
15 |
29.7 |
790 |
360 |
410 |
| 沖壓式攪拌機 |
QJB1.5/8-400/3-740/s |
1.5 |
4.4 |
400 |
740 |
100 |
QJB2.5/8-400/3-740/s |
2.5 |
7 |
400 |
740 |
100 |
QJB3/8-400/3-740/s |
3 |
8.6 |
400 |
740 |
100 |
QJB4/12-615/3-480/s |
4 |
18 |
615 |
480 |
184 |
QJB5/12-615/3-480/s |
5 |
20 |
615 |
480 |
184 |
QJB7.5/12-615/3-480/s |
7.5 |
28 |
615 |
480 |
229 |
QJB10/12-615/3-480/s |
10 |
32 |
615 |
480 |
229 |
| 低速推流攪拌機 |
QJB3/2-1100/2-135/P |
3 |
6.4 |
1100 |
135 |
135 |
QJB1.5/4-1800/2-42/P |
1.5 |
3.6 |
1800 |
42 |
158 |
QJB2.2/4-1800/2-50/P |
2.2 |
4.9 |
1800 |
50 |
162 |
QJB3/4-1800/2-56/P |
3 |
6.8 |
1800 |
56 |
162 |
QJB4/4-1800/2-65/P |
4 |
8.8 |
1800 |
65 |
165 |
QJB1.5/4-2500/2-36/P |
1.5 |
3.6 |
2500 |
36 |
170 |
QJB4/4-2500/2-42/P |
4 |
8.8 |
2500 |
42 |
185 |
QJB5/4-2500/2-56/P |
5 |
11 |
2500 |
56 |
185 |
|
三，QJB型潛水攪拌機性能特點適用范圍
1，潛水攪拌機結構緊湊操作維護簡單、安裝檢修方便、使用壽命長。
2，葉輪具有最佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3，與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4，電機繞組絕緣等級為級，防護等級為IP68，選用進口軸承和獨有專利的電機防凝露裝置，使電機的工作更加安全可靠。
5，兩道機械密封材質為碳化鎢-碳化鎢。所有外露緊固件均為不銹鋼。
攪拌機在下列條件下應能正常連續運行
1，最高介質溫度不超過40℃；
2，介質的PH值在5-9之間；
3，液體密度不超過1.15千克/立方米;
4，長期潛水運行，潛水深度一般不超過20m；
四，QJB型潛水攪拌機選型注意事項
潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機最佳流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前首先確定QJB攪拌機運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。
潛水攪拌機所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。
|
五，QJB型潛水攪拌機的安裝系統 |
潛水攪拌機的專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。
當池深H＜QJB型潛水攪拌機4米時建議采用安裝系統Ⅰ。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的最大角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。
當池深H＞4米時建議采用安裝系統Ⅱ，需在池底做一混凝土基礎（或鋼結構底座）。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。安裝系統Ⅱ用導向鋼繩替代導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂（如圖）的安裝條件下更顯得操作方便可靠。
客戶定貨時，請?zhí)峁┏厣頗及池型圖，以便廠方加工時確定導桿或?qū)蜾摻z的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或?qū)蜾摻z、起吊底座外，多臺潛水攪拌機可共用一套起吊裝置（用戶有特殊要求除外）。
QJB型潛水攪拌機的專用安裝系統可在無需排出池中污水情況下,能快速安裝和拆卸潛水攪拌機;

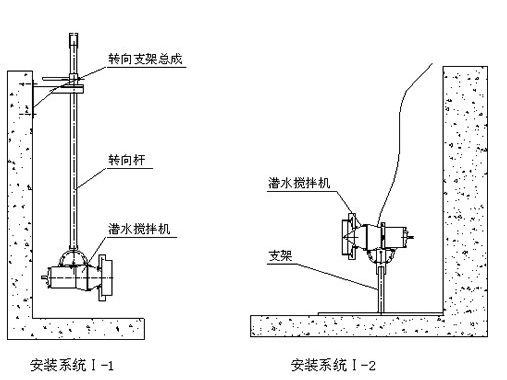

安裝系統Ⅰ只適用池深＜4m,機型為QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C攪拌機，其中Ⅰ-1可在水平方向和垂直方向進行調節；

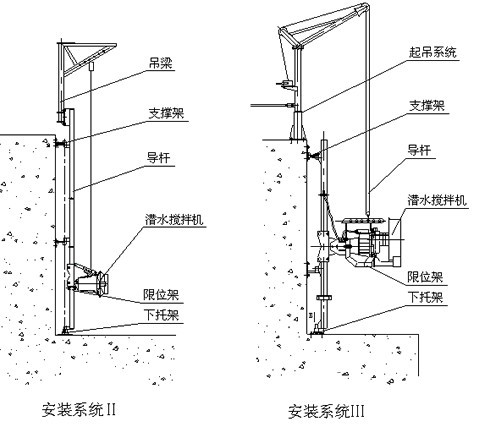

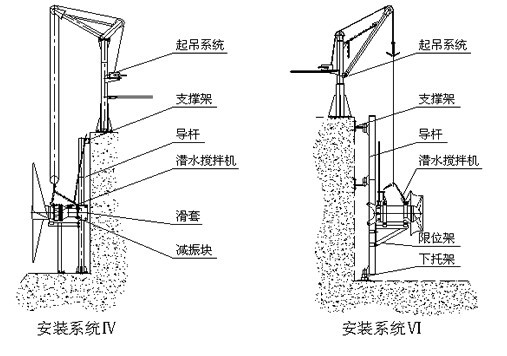

安裝系統Ⅱ、Ⅲ、Ⅳ、Ⅵ適用于池深≥4m，導桿可沿水平方向繞導桿軸線旋轉，最大轉角-60°~+60°當池深大于4米時，應在導桿中間增加一支撐架支撐架和下托架與池壁、池底均用鋼膨脹螺栓固定，無需預留孔； 潛水攪拌機的安裝系統材質采用不銹鋼和碳鋼防腐供選擇；
|
| 六，QJB型潛水攪拌機的安裝示意圖 |
◎?qū)U或?qū)蜾摻z應與水平垂直，可采用鉛錘校正；
◎吊鉤在起吊潛水攪拌機時，葉輪端較水平面上應上仰5°-10°
◎通過起吊裝置上的鏈條的調節，使得潛水攪拌機沿導桿或?qū)蜾摻z滑下過程中，起吊鉤和潛水攪拌機的起吊重心處于同一垂直線上。

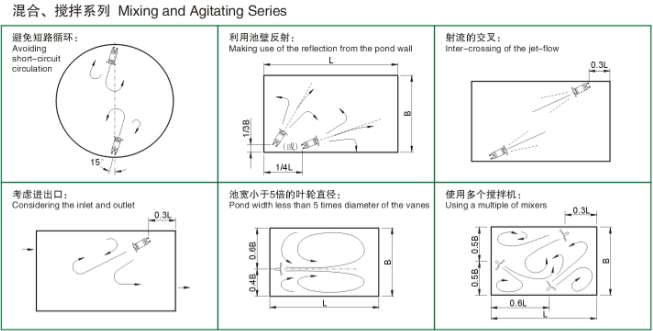

七，QJB型潛水攪拌機的運行示意圖
QJB型潛水攪拌機的訂貨須知:
一、請?zhí)峁┮韵略敿殧?shù)據：①潛水攪拌機產品名稱與型號②潛水攪拌機電機功率（KW）③潛水攪拌機轉速（r/min）④潛水攪拌機電壓（V）⑤潛水攪拌機電流（A）⑥潛水攪拌機葉輪直徑⑦潛水攪拌機推力（N）⑧潛水攪拌機是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的潛水攪拌機的產品型號，請按潛水攪拌機的型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認
