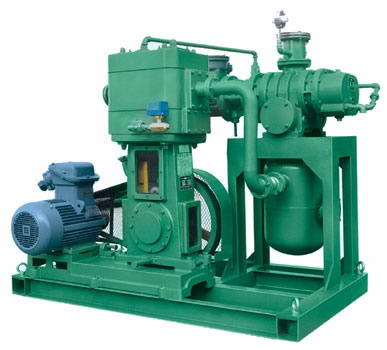

一、JZJWLW無油立式真空泵機組的概述:
JZJWLW無油立式真空泵機組是以ZJP系列羅茨真空泵為主泵,以WLW型立式無油真空泵為前級泵串連而成?朔薟LW型真空泵極限壓力高,在—定壓力下抽氣速率低的缺點,同時又保留ZJ系列羅茨真空泵工作迅速、有較大抽氣速率的優點。所以JZJW系列羅茨無油往復真空泵機組被廣泛運用于化工行業的真空蒸餾、真空蒸發、脫水結晶;食品行業的冷凍干燥,醫藥行業的真空干燥等工藝過程中。
由于WLW型立式無油真空泵采用無油自潤滑材料,可獲得潔凈真空,因此JZJWLW無油立式真空泵機組組在排氣口安裝尾氣收集裝置后,可以收集在高真空系統中無法凝固、無法壓縮收集的氣體,如:戊二烯、苯、甲苯等氣體,避免了因其沸點低、難收集而排放對環境所造成的污染。
二、JZJWLW無油立式真空泵機組的優點:
JZJWLW無油立式真空泵機組是我廠和國家科研單位合作開發的新產品,優點是節能顯著,占地面積小、節水、低噪音,是理想的環境保護新產品。
1、極限真空度高,真空度長期穩定。
2、較高真空狀態下抽氣速率大。
3、電機功率小,能耗低。
4、由于JZJWLW無油立式真空泵機組過流部分無油潤滑,在機組排氣口安裝尾氣收集裝置后,可以收集在高真空系統中無法凝固無法壓縮收集的氣體如苯、甲苯等。
5、無二次水污染,減輕治污壓力。
三、JZJWLW無油立式真空泵機組的工作要求:
抽氣速率: 30~1200L/S (升/秒)
極限壓強: 1-133Pa (帕)
極限真空: ≤1a (帕)
氣體類型: 常溫?zé)o其它混合物的清潔空氣,不允許有含其它粉塵及水分的空氣。
工作要求: 進口壓強在大于6500Pa時連續工作時間,允許長時期連續工作。
環境溫度: 真空泵一般在不低于5℃的室溫及不高于600%的相對溫度的環境內使用。
四 、JZJWLW無油立式真空泵機組的使用范圍
JZJWLW無油立式真空泵機組,新世紀真空工業的新動向,為我廠與客戶共同追求環保、高效、可回收而設計、制造。
特點:
1、可獲得150Pa以上高真空,且在高真空狀態下,抽速降幅小。
2、以無油自潤滑為材料,可獲得潔凈真空;故被大量應用于食品、制藥真空系統。
3、可安裝收集尾氣裝置于排氣口,收集在高真空系統,無法冷凝但無壓縮疑固的氣體;如環戊二烯、苯、甲苯、醇類等低沸點難收集而常被誤排造成環污。
4、具有節能、低噪聲、低返修優點。
五 、JZJWLW無油立式真空泵機組的參數表:
項目/型號
Name/Model |
抽氣速率
(L/S)
Exhaust
rate |
極限壓力
(≤#Pa)
Ultimate
Pressure |
機組組成型號
Construction of Pump System |
總功率
(KW)
Total
Power |
進氣口徑
Inlet
Diameter |
排氣口徑
Outlet
Diameter |
主泵
Main Pump |
中間泵
Holding
Pump |
前級泵
Backing Pump |
JZJWLW150.50 |
150 |
≤300 |
ZJ-150 |
|
WLW-50 |
7 |
DN100 |
G2.5〞 |
JZJWLW150.100 |
150 |
≤300 |
ZJ-150 |
|
WLW-100 |
10.5 |
DN100 |
DN100 |
JZJWLW300.100 |
300 |
≤300 |
ZJ-300 |
|
WLW-100 |
11.5 |
DN150 |
DN100 |
JZJWLW600.200 |
600 |
≤300 |
ZJ-600 |
|
WLW-200 |
20.5 |
DN200 |
DN125 |
JZJWLW150.70.50 |
150 |
≤20 |
ZJ-150 |
ZJ-70 |
WLW-50 |
8.5 |
DN100 |
G2.5〞 |
JZJWLW150.150.100 |
150 |
≤20 |
ZJ-150 |
ZJ-70 |
WLW-100 |
12 |
DN100 |
DN100 |
JZJWLW300.150.100 |
300 |
≤20 |
ZJ-300 |
ZJ-150 |
WLW-100 |
14.5 |
DN150 |
DN100 |
JZJWLW300.300.100 |
300 |
≤20 |
ZJ-300 |
ZJ-300 |
WLW-100 |
23 |
DN150 |
DN125 |
JZJWLW600.300.100 |
600 |
≤20 |
ZJ-600 |
ZJ-300 |
WLW-100 |
17 |
DN200 |
DN100 |
JZJWLW600.300.200 |
600 |
≤20 |
ZJ-600 |
ZJ-300 |
WLW-200 |
24.5 |
DN200 |
DN125 |
|
