  產品介紹
產品名稱：JZJ2B型羅茨水環真空泵機組
JZJ2B羅茨水環真空泵機組圖示1帶換熱器分離器 JZJ2B羅茨水環真空泵機組圖示2防爆電機

一、JZJ2B型羅茨水環真空泵機組用途：
JZJ2B型羅茨水環真空泵機組是由ZJP型羅茨真空泵做為主抽泵，2BV型水環真空泵或羅茨水環真空泵機組作為前級泵組成的抽氣機組。它不僅可以用來抽除一般氣體，還可以抽吸含有水份及少量灰塵的氣體。它與一般機械真空泵相比具有不怕油污染，不怕水氣及微塵等優點；和一般水環真空泵相比，具有極限真空度高及在較高真空度工況下抽速大的優點。是輕紡、食品、化工、制藥等行業領域的干燥、脫水及真空除氣的一種理想的真空抽氣設備也是各大行業用的最多的真空泵機組。

二、JZJ2B型羅茨水環真空泵機組特點：

1.JZJ2B型羅茨水環真空泵機組采用了高效節能的2BV型水環真空泵作為前級泵，所以JZJ2B型羅茨水環真空泵機組比JZJ2S型羅茨水環真空泵機組具有效率高、結構緊湊、無泄露2BV型水環真空泵為機械密封標準設計，不同于2SK型水環真空泵的盤根密封）、耐腐蝕（2BV系列采用304不銹鋼葉輪）、防護等級高的優點。但我公司生產的2SK型水環真空泵也可采用機械密封方式，分內裝式和外裝式兩種。

2.JZJ2B型羅茨水環真空泵機組的前級泵的工作液多采用水，也可采用有機溶劑（可用甲醇、乙醇、二甲苯、丙酮等有機溶劑）或其它液體，將前級泵作為閉路循環系統使用，大大減少了對環境的污染，同時大大提高了對有機溶劑的回收。其極限真空度由工作液的飽和蒸汽壓決定。
三、JZJ2B型羅茨水環真空泵機組型號表示方法：



JZJ2B600-2.2

J-----真空泵機組

ZJ-----主泵為羅茨真空泵

2B-----主泵為2BV型水環真空泵

600-----主泵抽氣速率（L/S）

2.2-----主泵和前級泵抽速比


四、JZJ2B型羅茨水環真空泵機組的選型注意事項：

一、了解被抽氣體成分，氣體中是否含有可凝蒸氣、有無顆�；覊m、有無腐蝕性等。選擇真空泵時，需要知道氣體成分，針對被抽氣體選擇相應的泵。如果氣體中含有蒸氣、顆粒、及腐蝕性氣體，應該考慮在JZJ2B型羅茨水環真空泵機組的進氣口管路上安裝輔助設備，如冷凝器、除塵器等。

二、羅茨真空泵機組的工作壓力應該滿足真空設備的極限真空及工作壓力要求。如：某真空干燥工藝要求10mmHg（絕壓）的工作壓力，選用的真空泵的極限壓力至少要2mmHg，最好能低于1mmHg。通常選擇泵的極限壓力要高于真空設備工作壓力半個到一個數量級。

三、正確的選擇JZJ2B型羅茨水環真空泵機組工作點。羅茨水環真空泵機組的正常工作范圍為最高吸入壓力～極限壓力×5。例：JZJ2B150-2.1羅茨水環真空泵機組的正常工作范圍為：6000Pa～125Pa，該工作范圍為主泵開啟后的正常工作壓力范圍，該機組在此工作范圍之內效率最佳。

四、真空泵機組在其工作壓力下，應能排走真空設備工藝過程中產生的全部氣體量。

五、根據實際工況條件選用合適的機組配置。例如：JZJ2B300-4.1機組及JZJ2B300-2.1機組的最大抽氣速率及極限壓力都是相同的，所不同的是它們的工作范圍及消耗的功率不同，JZJ2B300-4.1機組正常工作范圍為2000Pa～125Pa，而JZJ2B300-2.1機組的正常工作范圍為
5000Pa～125Pa,很明顯JZJ2B300-2.1機組的正常工作范圍更寬，但其所消耗的功率也更大。如果能確認被抽系統的工作壓力<2000Pa時，應優先選用JZJ2B300-4.1機組以節約能源。如果要求JZJ2B型羅茨水環真空泵機組對系統有較強的預抽能力且機組需較長時間工作在較高壓力時，則選用具有更大的前級泵的JZJ2B300-2.1機組更為合適。

五、JZJ2B型羅茨水環真空泵機組主要性能參數表：
機組型號 泵型號 抽速
L/s		 最 高吸 入壓 力Pa 極限壓力Pa（絕壓） 總功率
KW
主泵 前級泵 水環機組 油環機組
JZJ2B30-1 ZJ30 2BV5110 30 12000 267 80 4.75
JZJ2B70-2 ZJ70 2BV5110 70 6000 5.5
JZJ2B70-1 ZJ70 2BV5111 70 12000 7
JZJ2B150-2A ZJ150 2BV5111 150 6000 8.5
JZJ2B150-2B ZJ150 2BV5121 150 8000 10.5
JZJ2B150-1 ZJ150 2BV5131 150 10000 14
JZJ2B300-2A ZJ300 2BV5131 300 4000 15
JZJ2B300-2B ZJ300 2BV5161 300 5000 19
JZJ2B30-2.1 ZJ30 ZJ30、2BV2071 30 8000 67-25 0.8 5.35
JZJ2B70-2.1 ZJ70 ZJ30、2BV5110 70 6000 6.25
JZJ2B150-2.1 ZJ150 ZJ70、2BV5111 150 6000 10
JZJ2B150-4.1 ZJ150 ZJ30、2BV5110 150 3000 7.75
JZJ2B300-2.1 ZJ300 ZJ150、2BV5131 300 5000 18
JZJ2B300-2.2 ZJ300 ZJ150、2BV5121 300 4000 14.5
JZJ2B300-4.1 ZJ300 ZJ70、2BV5111 300 2000 11
JZJ2B600-4.1 ZJ600 ZJ150、2BV5131 600 1500 19.5
JZJ2B600-2.2 ZJ600 ZJ300、2BV5161 600 2000 24.5
JZJ2B1200-4.2 ZJ1200 ZJ300、2BV5161 1200 1000 30
JZJ2B30-2.1.1 ZJ30 ZJ15、ZJ15、2BV2061 30 8000 0.5 0.05 3.35
JZJ2B70-2.2.1 ZJ70 ZJ30、ZJ15、2BV2061 70 4000 4.3
JZJ2B70-2.1.1 ZJ70 ZJ30、ZJ30、2BV5110 70 6000 7
JZJ2B150-2.2.1 ZJ150 ZJ70、ZJ30、2BV5110 150 3000 9.25
JZJ2B300-2.2.1 ZJ300 ZJ150、ZJ70、2BV5111 300 3000 14
JZJ2B300-4.2.1 ZJ300 ZJ70、ZJ30、2BV5110 300 1200 10.25
JZJ2B600-2.2.1 ZJ600 ZJ300、ZJ150、2BV5131 600 2500 23.5
JZJ2B600-4.2.1 ZJ600 ZJ150、ZJ70、2BV5111 600 1200 15.5
JZJ2B1200-4.2.1 ZJ1200 ZJB300、ZJ150、2BV5131 1200 1000 29

注：
1.以上表格為行業推薦標準系列，因在實際生產應用中工作條件的不同，吸入氣體壓力會發生很多變化，所以在選型時應根據實際抽氣過程、氣體釋放過程、可疑氣體冷凝情況、吸入壓力的變化時間等進行校核計算或參照現有設備使用情況選型。

2.單泵的技術指標詳見各泵參數表。

3.最高吸入壓力是指主泵能夠啟動的最高壓力，如果在高于該壓力的情況下啟動主泵，可能會造成主泵過載。

4.如真空泵電機、電接點真空表、電控柜需防爆，請在訂貨時注明，上表中的2BV2系列相應改為2BV2-Ex系列，2BV5系列相應改為2BV6系列。

六、JZJ2B型羅茨水環真空泵機組的故障分析與排除

常見故障 產生原因 排除方法
羅茨泵運轉中
突然自行停車		 羅茨泵過載：
1、羅茨泵反轉
2、系統漏氣
3、齒輪或傳動零件磨損造成轉子擦碰
4、電接點真空表控制失靈		 1、糾正電機轉向
2、檢修并排除漏點
3、檢修磨損件
4、檢修電接點真空表
真空度達不到要求 1、系統漏氣
2、前級泵有故障，真空度低
3、羅茨泵密封件損壞		 1、檢修并排除漏點
2、檢查密封件
3、更換密封件
羅茨泵內有水滴及齒輪箱內油污染乳化 1、液環泵啟動前注水太猛或停車前沒有關閉蝶閥，水進入羅茨泵
2、真空阻液閥損		 1、清除水份并換油
2、修復閥門
電機運轉不正常 1、電機缺相
2、電源不正常
3、交流接觸器損壞		 1、檢查電源接頭是否脫落
2、檢查電源是否缺相
3、換交流接觸器

JZJ2B型羅茨水環真空泵機組操作實例

JZJ2B600-2.2600-2.1羅茨水環真空泵機組一套 一臺ZJP600羅茨真空泵 一臺ZJP300羅茨真空泵 一臺2BV5161水環真空泵.

安裝要求:
1)羅茨真空泵進氣口與系統相連處安裝一只閥門.以便系統與真空設備斷開.
2)水環真空泵排氣排水管徑不能低于水環泵口徑,排水管向上在1米以內,以便排氣排水通暢.越低最好.否則會造成排氣受阻，電機運行電流升高，直至燒壞電機.
3)電接點真空表根據控制柜接線圖接好.水環真空泵進水口的電磁閥也根據控制柜接線圖接好
4)水環真空泵的進水不能與羅茨泵冷卻水串聯.
5)安裝好放空球閥,進水電磁閥.
6)如需自動操作時.真空表上值調至92KPA..下限值調至88KPA.

1.手動方式啟動停車操作:
1) 開啟供水閥門.

2) 啟動2BV5161水環式真空泵電源.

3) 查看水環式真空泵運作情況,以電流為主,電流是否正常.

4) 當真空表壓力指到-0.092MPA,方可開啟羅茨300真空泵.

5) 當真空表壓力指到-0.094MPA,方可開啟羅茨600真空泵.

6) 查看羅茨真空泵運行情況,電流是否正常,聲音是否正常.

7) 停車:先停羅茨真空泵,然后打開進氣口上方的放空球閥，再停水環真空泵供水閥門,再停水環式真空泵.

2.自動啟動停車操作:
1) 自動操作時,必需將真空表的電接點信號線接入控制柜,并將指針調到上限92KPA..下限88KPA.

2) 轉換開關打到自動檔處.

3) 開啟供水閥門.

4) 啟動2BV5161水環式真空泵電源.

5) 當真空表壓力到92KPA時羅茨300真空泵自動啟動. 當壓力低于88KPA時羅茨300真空泵自動停止.

6) 當羅茨300真空泵啟動后. 600真空泵會延時自動啟動.

7) 停車:將轉換開關打到停機狀態,此時羅茨真空泵停止, 然后打開進氣口上方的放空球閥，再停水環真空泵供水閥門,再停水環式真空泵.

3.運行注意事項:
1)水環泵供水是否通暢,排水口是否有排水排氣.

2)水環泵和羅茨泵運行電流是否正常.

3)羅茨泵和水環泵是否有導常聲音.水環泵在高真空會存在氣蝕聲,此聲音是正�，F(xiàn)象,可調節氣蝕閥會使聲音減小.

4)羅茨泵兩側油室內油的變化,油是否變質,是否減少,變質和減少情況要換油加油,羅茨真空泵加真空泵油即可.

5)羅茨泵的啟動真空壓力必需在-0.092MPA,如提前啟動有可能會造成羅茨真空泵電機燒毀.

6)注意檢查真空表讀數是否準確.

7)水環泵機封情況,如水環泵缺水情況,機封會燒,水質原因也會影響機封壽命.

8)保持水環泵循環水的溫度.盡量保持在40度以下.溫度越高,真空度越不好，羅茨泵開機啟動時泵內真空泵油應保持在三分之二以上

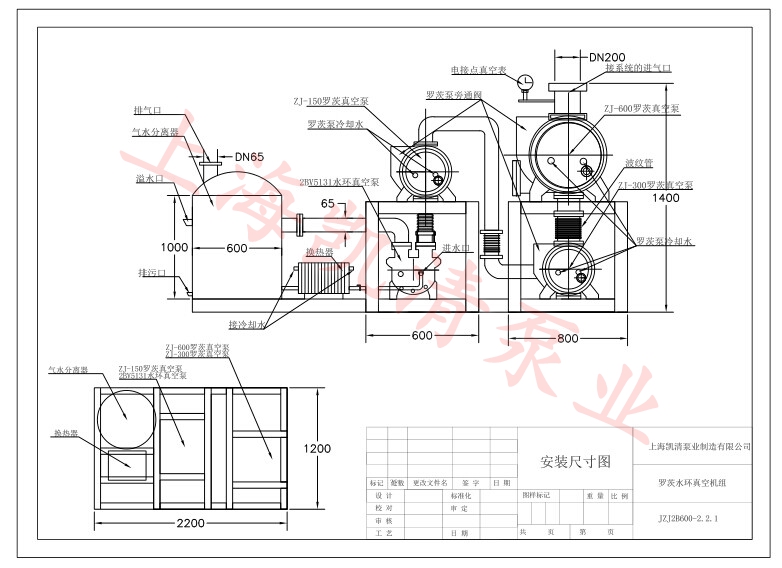

JZJ2B型羅茨水環真空泵機組CAD圖紙：

JZJ2B羅茨水環真空泵機組CAD圖紙圖示1

JZJ2B型羅茨水環真空泵機組的訂貨須知:

一、請?zhí)峁┮韵略敿?xì)數據：①JZJ2B型羅茨水環真空泵機組的產品名稱與型號②JZJ2B型羅茨水環真空泵機組的真空度要求單位PA或MPA③JZJ2B型羅茨水環真空泵機組抽速要求單位L/S或M3/MIN④JZJ2B型羅茨水環真空泵機組的使用條件和功況條件⑤JZJ2B型羅茨水環真空泵機組的電機功率（KW）⑥JZJ2B型羅茨水環真空泵機組的轉速（r/min）⑦JZJ2B型羅茨水環真空泵機組的電壓〔V〕⑧JZJ2B型羅茨水環真空泵機組進出口口徑⑨JZJ2B型羅茨水環真空泵機組是否帶附件例如控制柜，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的羅茨水環真空泵機組產品型號，請按您提供的羅茨水環真空泵機組型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。

我公司免費咨詢電話：4000-123-133

感謝您訪問我公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的產品和服務。
